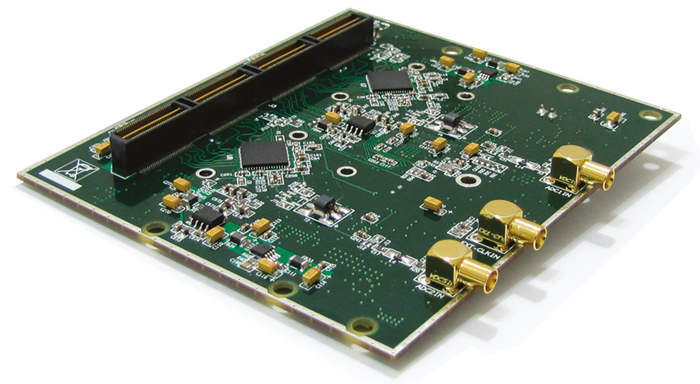

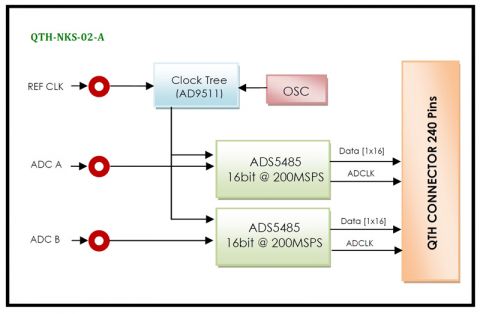

ماژول QTH-NKS-02-A یک مبدل آنالوگ به دیجیتال 2 کاناله 16 بیتی با حداکثر نرخ نمونه‌برداری هم‌زمان 200MSPS می‌باشد. این ماژول بر مبنای مبدل آنالوگ به دیجیتال 1 کاناله ADS5485 شرکت TI با خروجی‌های DDR LVDS طراحی شده است. کلاک نمونه‌برداری می‌تواند از طریق یک منبع کلاک خارجی و یا داخلی فراهم شده و وارد بخش توزیع کننده کلاک شود. این ماژول از طریق کانکتور QTH با پهنای باند بالا، به یک کریر بر مبنای FPGA  و یا پردازنده‌های سازگار متصل می‌شود، به طوری که دارای حداکثر Data Throughput و حداقل Latency است. QTH-NKS-02-A روی کلیه کارت‌های پردازشی سازگار با استاندارد QSH/QTH به کار برده می‌شود.

 • 2 Channels,16-bit Resolution, 200 MSPS ADC Converters

 • SNR = 74 dBFS @ 10 MHz and 200 MSPS

 • SFDR = 88 dBc @ 10 MHz and 200 MSPS

 • ENOB = 12.1 Bits @ 10 MHz and 200 MSPS

 • Analog Input Filter Options

 • Efficient DDR LVDS-Compatible Outputs

 • Flexible Analog Input: 1V p-p to 3V p-p Range

 • Serial Port Control: Programmable Clock and Data Alignment

 • 3.3V and 5V Analog Supply Operation

 • Xtalk Isolation >100 dB

 • High Performance AC-Coupled and DC-Coupled Analog Input

 • On-board a Clock Distributer

 • Differential Input with 730 MHz Bandwidth

 • On-board 1000MHZ Ultra Low Phase Noise Crystal Oscillator

 • QTH Interface Connector for Digital Output, Power LEDs and

  Single-ended MCX Connector for AIN & EXTCLK

 • Direct ADC Connection to Host FPGA Ensures

 • Maximum Throughput

 • Physical Dimensions (L: 107.7 mm, W: 92.2 mm)

 • Pin Compatible with ADS5483/5482/5481, ADCs

 • Industrial Temperature Range (-40°C to 85°C)
