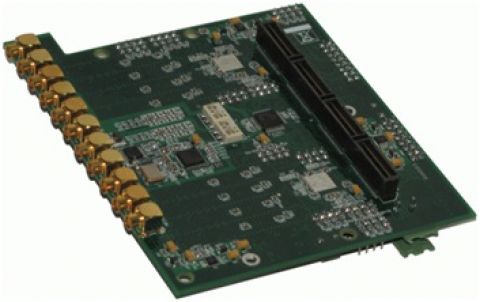

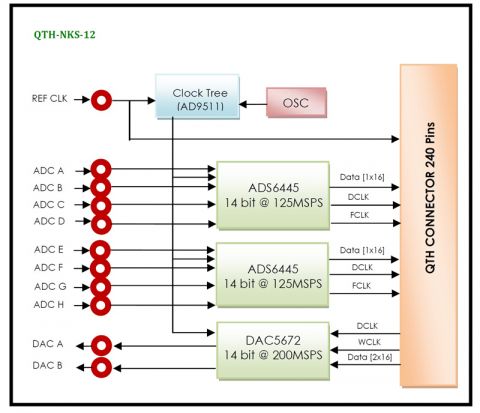

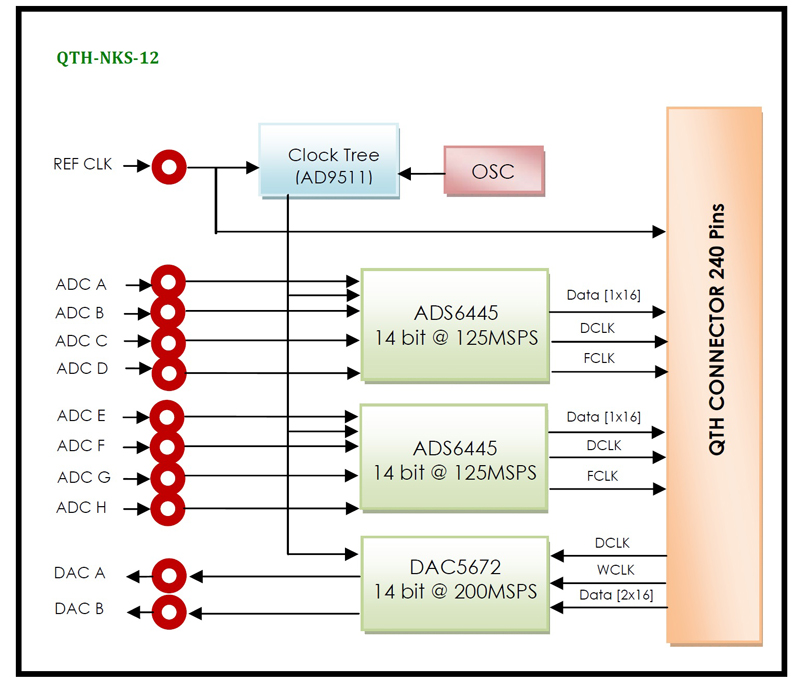

QTH-NKS-12 یک مبدل آنالوگ به دیجیتال 8 کاناله سریال 14 بیتی با حداکثر نرخ نمونه‌برداری هم‌زمان 125MSPS و دیجیتال به آنالوگ 2 کاناله 14 بیتی با حداکثر نرخ نمونه‌برداری هم‌زمان 200MSPS می‌باشد. این ماژول بر مبنای مبدل آنالوگ به دیجیتال 4 کاناله ADS6445 شرکت TI با خروجی‌های LVDS و مبدل دیجیتال به آنالوگ 2 کاناله DAC5672 شرکت TI با ورودی‌های CMOS موازی طراحی شده است. کلاک نمونه‌برداری می‌تواند از طریق یک منبع کلاک خارجی و یا داخلی فراهم شده و وارد بخش توزیع کننده کلاک ‌‌‌شود. این ماژول از طریق کانکتور QTH با پهنای باند بالا به یک کریر بر مبنای FPGA و یا پردازنده‌های سازگار متصل ‌می‌شود، به طوری که دارای حداکثر Data Throughput و حداقل Latency است. QTH-NKS-12 روی کلیه کارت‌های پردازشی سازگار با استاندارد QSH/QTH به کار برده می‌شود.

ADC's:
• 8 channels, 14-bit Resolution, 125 MSPS ADC Converters
• SNR = 72 dBFS @ 10 MHz and 125 MSPS
• SFDR = 84 dBc @ 10 MHz and 125 MSPS
• ENOB = 11.6 Bits @ 10 MHz and 125 MSPS
• Analog Input Filter Options
• Efficient Serial LVDS-Compatible Outputs
• Analog Input: 2V p-p Range
• Xtalk Isolation >90 dB
• High Performance DC and AC-Coupled Analog Input
• Differential Input with 500 MHz Bandwidth
• Pin Compatible 12-Bit Family (ADS642X)

DAC's:
• 2 Channels, 14-bit Resolution, 200 MSPS DAC Converters
• Analog Output Filter Options
• Wideband Input CMOS Data Bus
• 20-mA Full-Scale Output Current
• 3.3V Analog Supply Operation
• Independent or Single Resistor Gain Control
• High Performance AC-Coupled Analog Output
• SFDR = 80dBFS

Other's:
• Serial Port Control: Programmable Clock and Data Alignment
• On-board Clock Distributer
• QTH Interface Connector for Digital Input Output, Power LEDs and Single-ended MCX Connector for AIN, AOUT& EXTCLK
• Direct ADC/DAC Connection to Host FPGA Ensures
• Maximum Throughput
• Physical Dimensions (L: 119.4 mm, W: 97 mm)
• Industrial Temperature Range (-40°C to 85°C)
